光照老化试验是-种使用人造光源来模拟阳光、下雨、 凝雾等自然情形
，进而验证塑料、橡胶、涂层等高分子质料对自然情形对抗能力的试验要领;有机质料在经由长时间的人造光源照射后会泛起变色、起皱、开裂等失效征象,通太过析试验条件和质料的失效情形,可以评估质料的耐天气性品级
。
现在常用的光照老化试验要领有氙弧灯老化、荧光紫外灯老化( UV老化)、碳弧灯老化和金属卤素灯老化
。

一、 光照老化试验简介
箱体温度:老化试验箱内空气的温度;
黑板温度( Black panel temperature, BPT ) :箱体内黑板温度计外貌的温度
，是光照老化试验的一个主要 参数
，用于模拟样品外貌温度;黑标温度(Black standard temperature,BST) : 其功效与BPT类似
，但比BPT高约10% ;
辐照功率:样品外貌单位面积吸收到的辐照强度
，单位为W/m2@nm ;辐照功率可以用某一点的辐照强度体现 ,也可以用某一波段的辐照强度体现,如一个炎天中午太阳光照强度约为0.55W/m2@340nm.1.12W/m2@420nm. 575 W/m2@300~ 800nm
。
辐照量:在-段时间内样品外貌单位面积累计接受到的辐照能量
，辐照量=辐照功率*辐照时间
。

二、光照老化原理
在光照条件下
，高分子质料里的不饱和双键( C=C)、苯环、支链等不稳固结构吸收高能量的紫外光后,会爆发一系列重大的化学反应,导致质料泛起变色、龟裂、失光、物理性能降低等征象
。

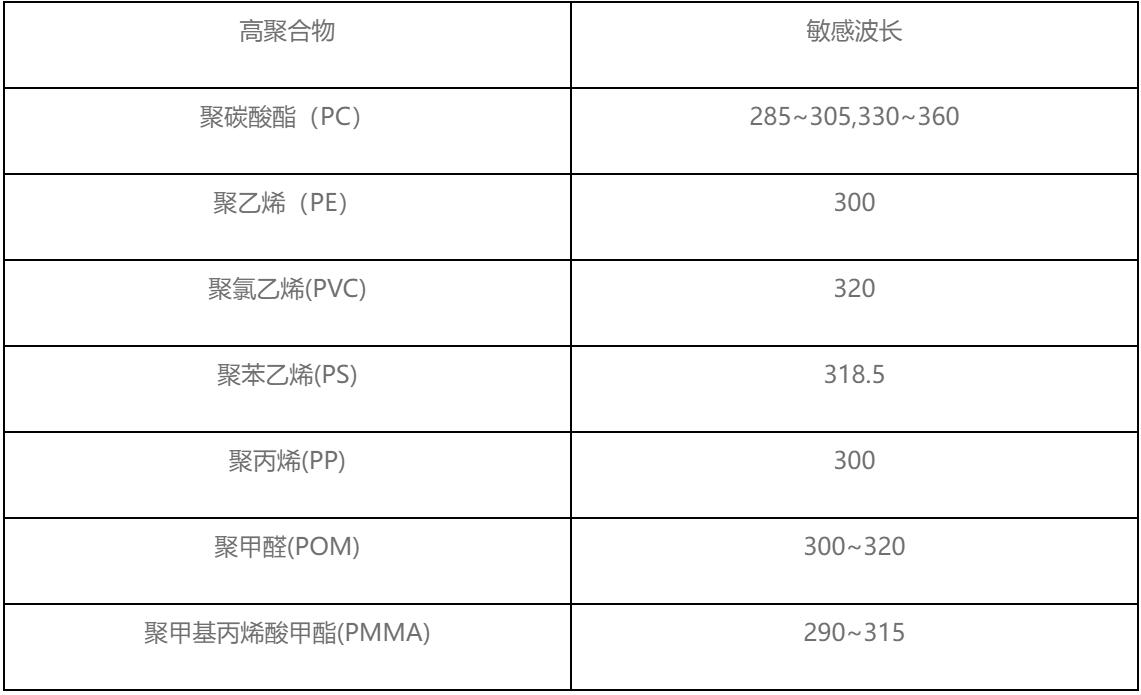

常见高聚合物敏感波长如下:

可以看出
，所有高聚合物的敏感波长均在400nm以下,以是一样平常以为对证料老化起主要作用的是紫外波段
，而可见光和红外光主要起到热效应
。关于UV老化
，由于其能量以索外线为主,不具有热效应
，以是其黑板温度和箱体温度靠近
。

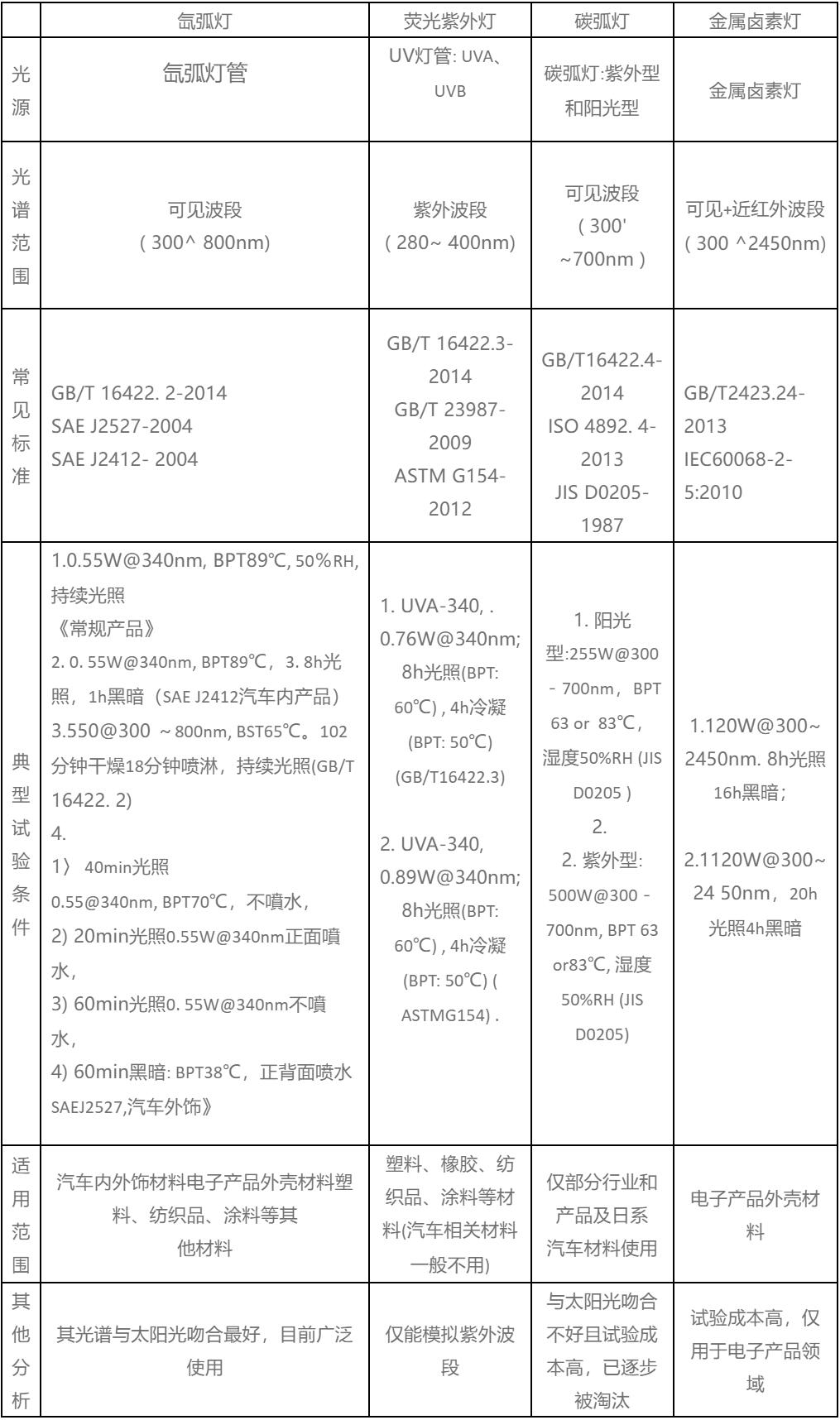

三、四种老化试验要领比照

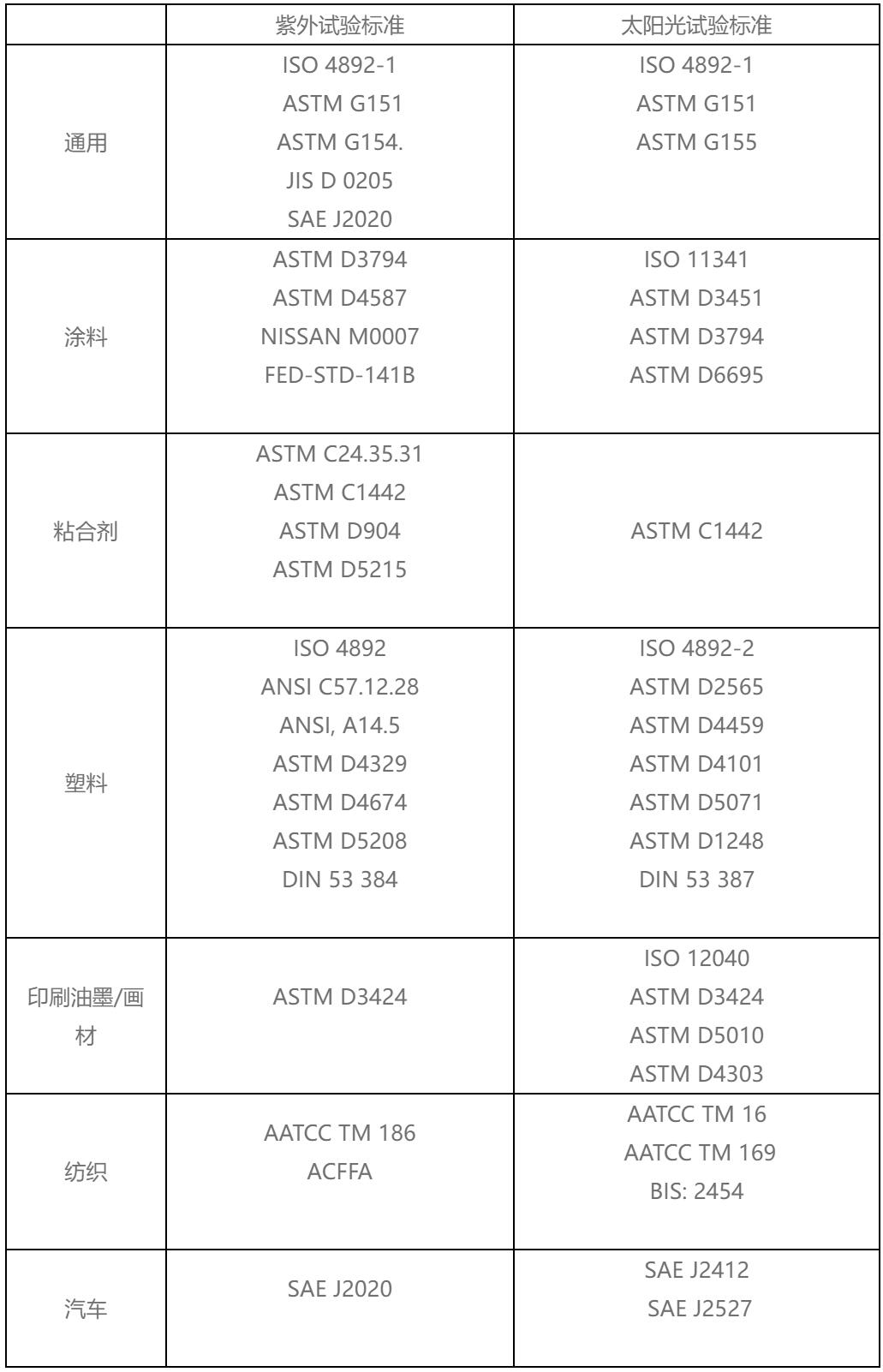

四、光照试验标准
